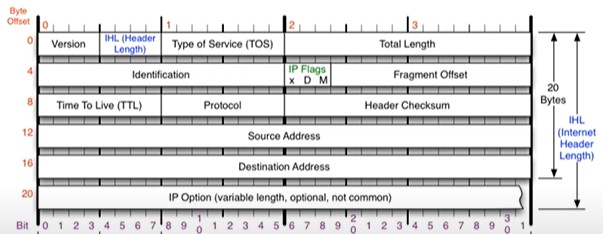

IPv4 프로토콜

Version: IP 프로토콜의 버전 (현재 4버전, IPv6는 구조가 다름)
IHL: IP 헤더의 길이 / 4 (헤더는 최소 20, 최대 60 바이트로, 2진수 4비트로 표현하기 위해 헤더 길이를 4로 나눈 값을 사용)
TOS (Type of Service): 현재는 사용되지 않음 (0으로 비워둠)
Total Length: 헤더와 페이로드를 합친 총 길이
Identification: 패킷이 쪼개지기 전 하나의 패킷이었음을 알려주는 값
xDM:
- x: 사용되지 않음

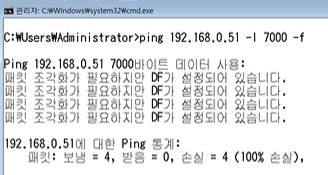

- D: 데이터를 쪼개지 않고 보내겠다고 지정하는 값 (패킷 전송 불가)
- M: 첫 번째 패킷 뒤에 조각난 패킷이 더 온다고 알려주는 값
Fragment Offset: 조각난 패킷을 원래 순서대로 복구할 때 사용하는 값
TTL (Time to Live): 패킷이 3계층 장비를 거칠 때마다 값이 1씩 줄어들고, 0이 되면 해당 네트워크 장비가 패킷을 폐기 (TTL 값으로 상대 운영체제를 유추 가능)
Protocol: 상위 프로토콜을 알려주는 값 (ICMP: 01, TCP: 06, UDP: 17)
Header Checksum: 헤더에 오류가 있는지 확인하는 값
Source Address: 출발지 IP 주소
Destination Address: 목적지 IP 주소
IP Option: 최대 10개의 옵션 필드를 포함할 수 있음

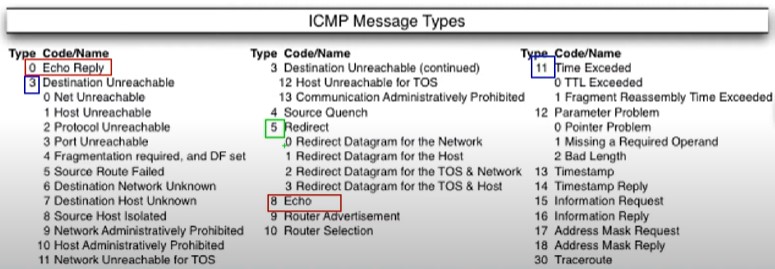

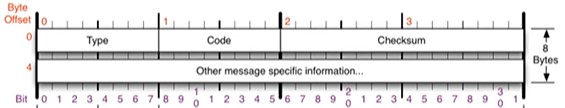

Type 0 (Echo Reply)
- 핑 명령어에 대한 응답 메시지. 핑 요청(Type 8)에 대한 응답으로 사용됨
Type 3 (Destination Unreachable)
- 목적지에 도달할 수 없을 때 전송되는 메시지. 네트워크 불가, 호스트 불가, 포트 불가 등의 세부 코드가 있음
Type 5 (Redirect)
- 더 나은 경로가 있을 때 라우터가 라우팅 테이블 수정을 안내하는 메시지를 전송함
Type 8 (Echo Request)
- 핑 명령어로 대상 컴퓨터가 살아 있는지 확인하기 위한 요청 메시지
Type 11 (Time Exceeded)
- 패킷의 TTL(Time to Live) 값이 0이 되어 더 이상 전송할 수 없을 때 발생하는 메시지. 주로 트레이스라우트(Traceroute)와 관련됨

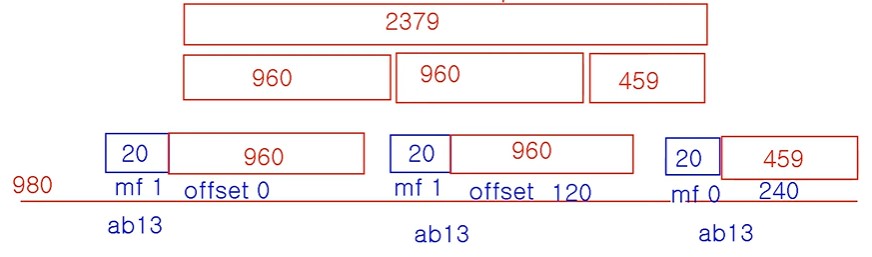

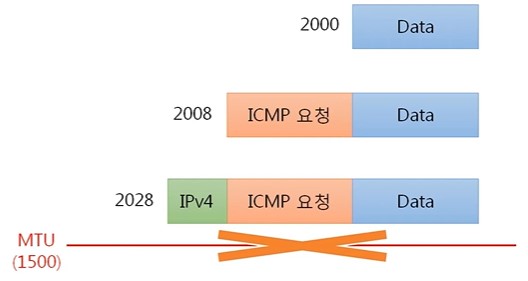

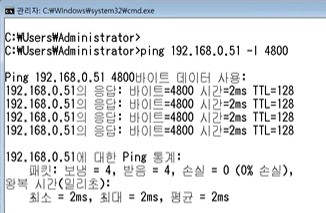

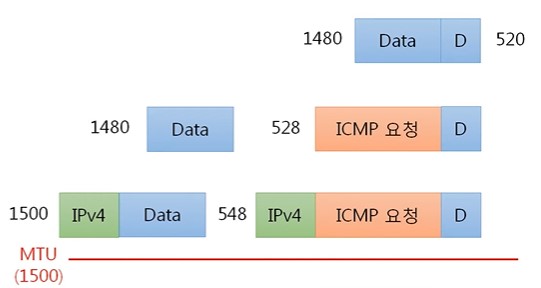

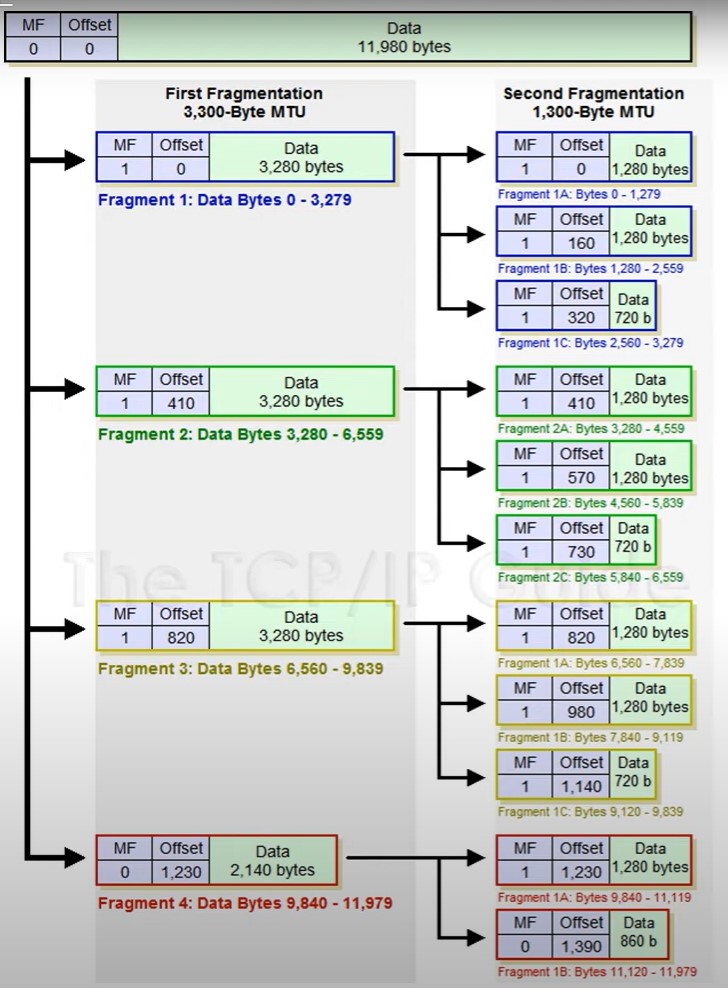

큰 IP 패킷이 작은 MTU(Maximum Transmission Unit)를 가진 링크를 통해 전송되려면, 여러 개의 작은 패킷으로 조각화되어 전송되어야 함

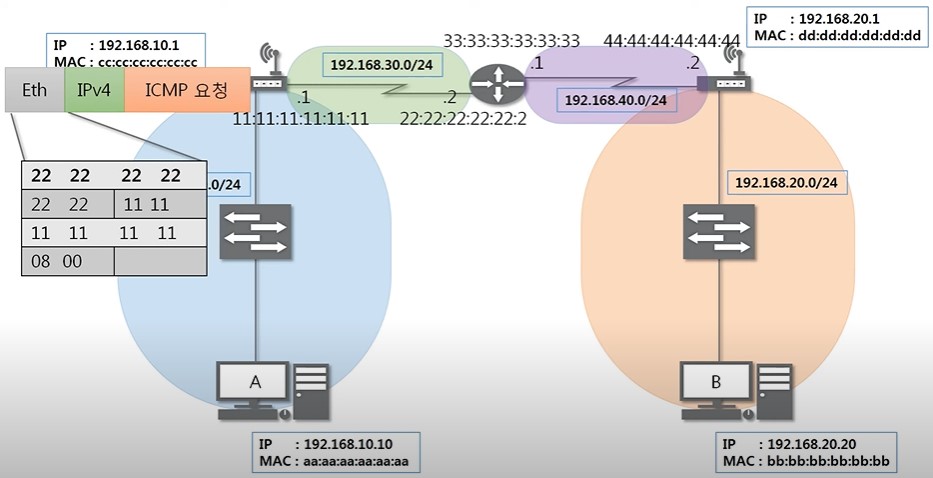

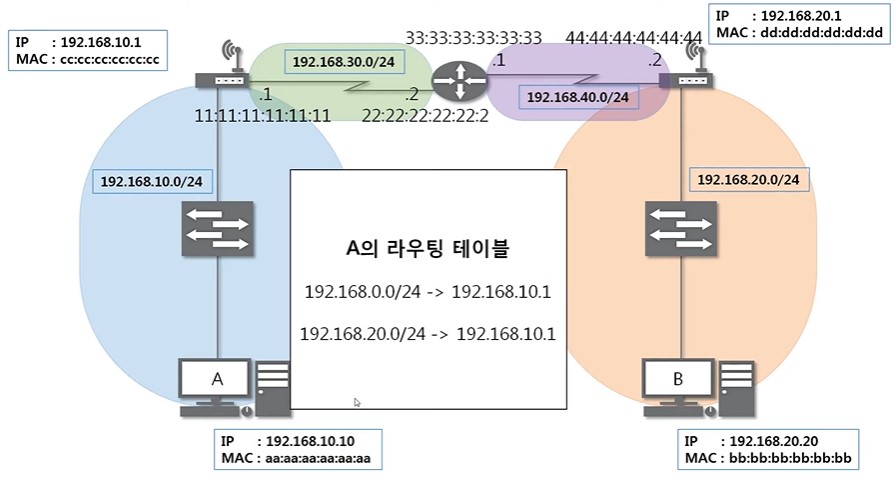

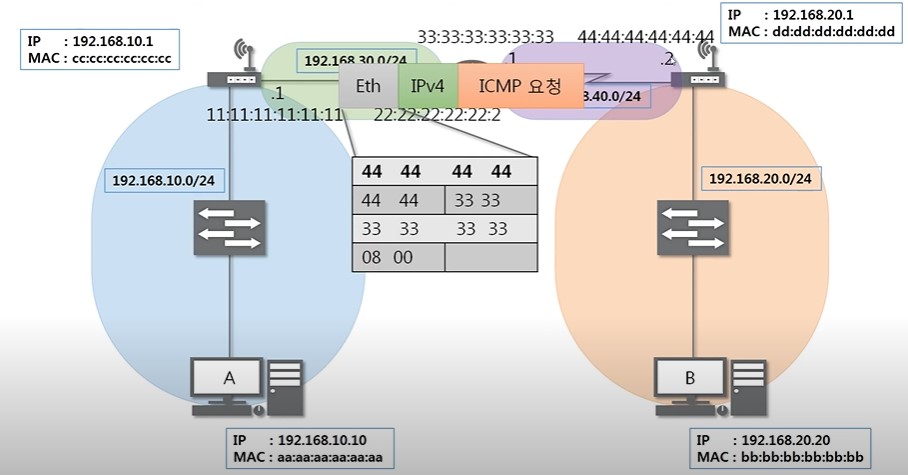

패킷을 목적지까지 전달하는 과정에서 각 라우터는 전송에 적합한 프레임으로 변환이 필요함
일단 조각화되면, 최종 목적지에 도달할 때까지 재조립되지 않음이 일반적임

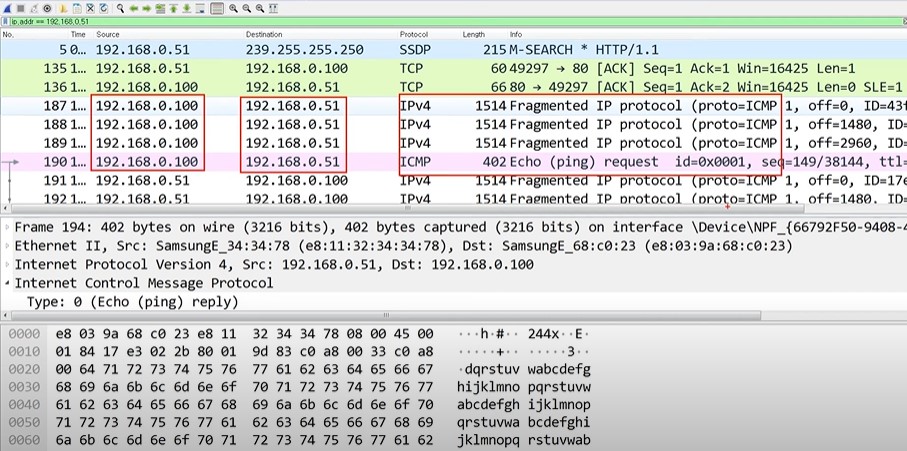

IPv4에서는 발신지뿐만 아니라 중간 라우터에서도 IP 조각화가 가능함
IPv6에서는 IP 조각화가 발신지에서만 가능하고, 재조립은 최종 목적지에서만 가능함
